Το γαλβανισμένο χάλυβα 46KGΜονάδα ανεμιστήρα φίλτρουΤο Amber είναι μια συσκευή καθαρισμού αέρα υψηλής απόδοσης που ενσωματώνει έναν ανεμιστήρα και ένα φίλτρο υψηλής απόδοσης.3μm και διασφαλίζουν ότι η εσωτερική καθαριότητα είναι σταθερή στην κατηγορία 100.
ΗΜονάδα φίλτρου ανεμιστήρα FFUχρησιμοποιείται ευρέως σε ενοποιημένα χειρουργεία, φαρμακευτικά καθαρά εργαστήρια,εργοστάσια και εργαστήρια ηλεκτρονικών ημιαγωγών για την κάλυψη των αναγκών καθαρισμού του αέρα σε διαφορετικά περιβάλλοντα υψηλής καθαρότητας.
ΑΕΠΟ ανεμιστήρας εισπνέει αέρα από την κορυφή της FFU και τον φιλτράρει μέσω των πρωτογενών και των υψηλής απόδοσης φίλτρων.Ο φιλτραρισμένος καθαρός αέρας διανέμεται ομοιόμορφα σε ταχύτητα ανέμου 0.45m/s ± 20% σε ολόκληρη την επιφάνεια εξόδου. Ή άλλες ταχύτητες ή μεγέθη ανέμου που θέλετε μπορούν επίσης να προσαρμοστούν.
Βασική δομή του κουτιού FFU
Η FFU αποτελείται κυρίως από τέσσερα μέρη:
1Κουτί.
Τα υλικά είναι συνήθως τσιμεντωμένο αλουμινίου κράμα επικαλυμμένο με πλάκα χάλυβα, κράμα αλουμινίου, και ανοξείδωτο χάλυβα.και το δεύτερο είναι να στηρίξει την πλακέτα καθοδήγησης.
2Πίνακα καθοδήγησης
Η συσκευή εξισορρόπησης της ροής αέρα είναι ενσωματωμένη στο κουτί, γύρω από το κάτω μέρος του ανεμιστήρα.

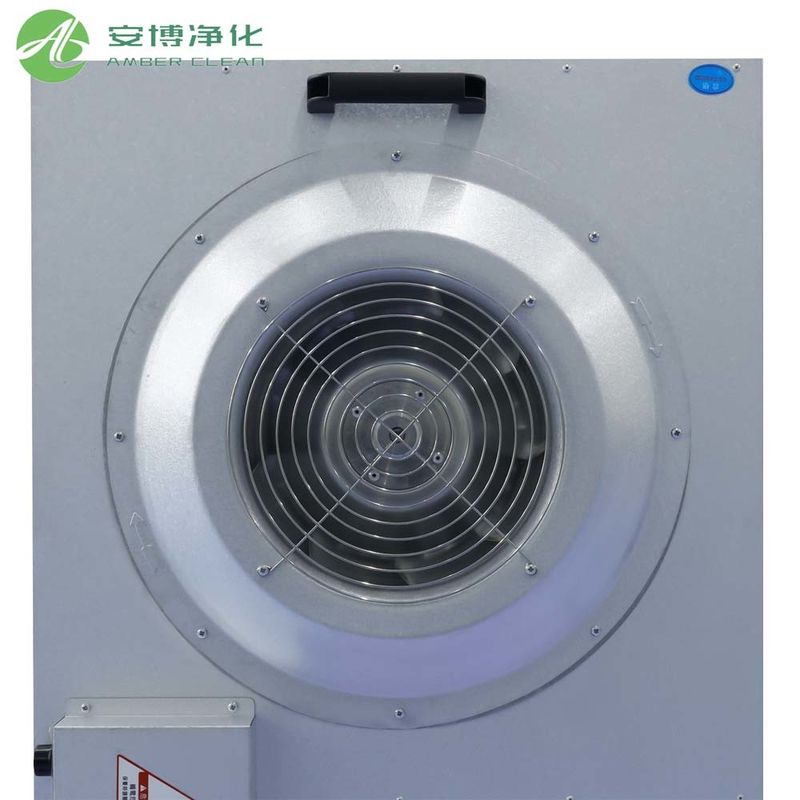

3Φαν.
Υπάρχουν τρεις τύποι: μονοφασικός AC (AC/1Phase), DC (EC/1Phase) και τριφασικός AC (AC/3Phase).
4.Συστατικά ελέγχου

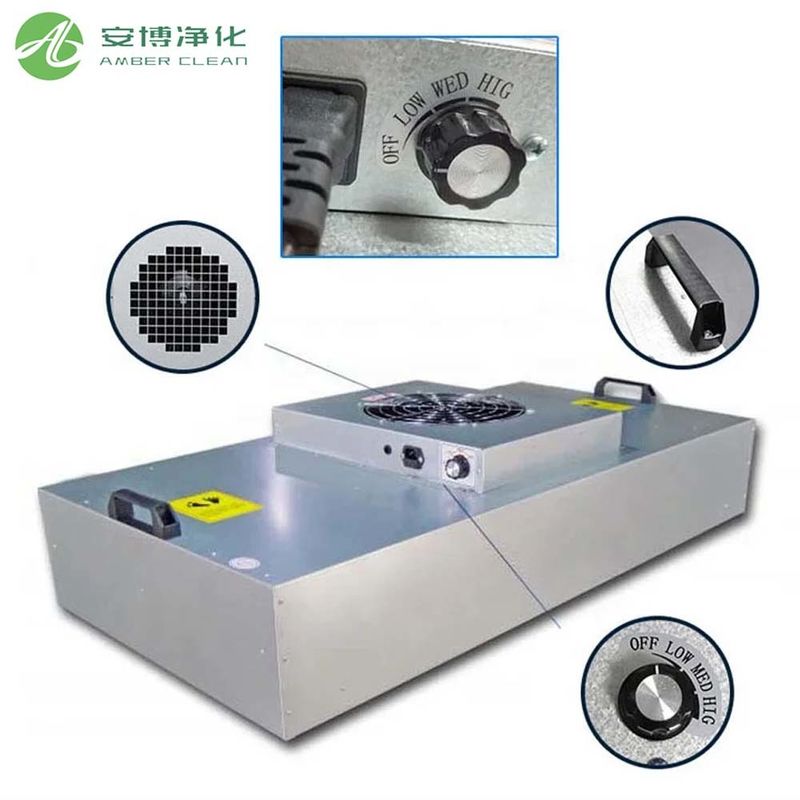

Για το AC FFU, χρησιμοποιεί συνήθως ρυθμιστή ταχύτητας πέντε ταχυτήτων ή ρυθμιστή ταχύτητας χωρίς βήματα. Το τσιπ ελέγχου του συστήματος συνεχούς ρεύματος ενσωματώνεται στον κινητήρα,και το τηλεχειρισμό επιτυγχάνεται με τη βοήθεια ειδικού λογισμικού ελέγχου, υπολογιστές, πύλες ελέγχου και δίκτυα.
Εφαρμογή FFU
- Τα συστήματα καθαρών δωματίων περιλαμβάνουν: Σύστημα σωλήνων, σύστημα FFU και σύστημα ανεμιστήρα αξιακής ροής.
- Πλεονεκτήματα:Ευελιξία,επαναχρησιμοποίηση,αερισμός υπό αρνητική πίεση,συντομία της περιόδου κατασκευής,μείωση των λειτουργικών δαπανών καιΣώστε χώρο.
Τα καθαρά δωμάτια με επίπεδα καθαριότητας άνω της τάξης 1000 ή του ISO6 συνήθως υιοθετούν διάταξη FFU, και συνήθως επιτυγχάνονται τοπικά περιβάλλοντα καθαρισμού ή καθαρά ντουλάπια, καθαρά τραπέζια εργασίας κλπ. με FFU.
Προδιαγραφές μονάδας φίλτρου ανεμιστήρα
| Σχήμα |
FFU-500 |
FFU-1000 |
FFU-1500 |
FFU-2000 |
|
μέγεθος μm
(W * L * H)
|
575*575*230 |
575*1175*230 |
875*1175*230 |
1175*1175*230 |
|

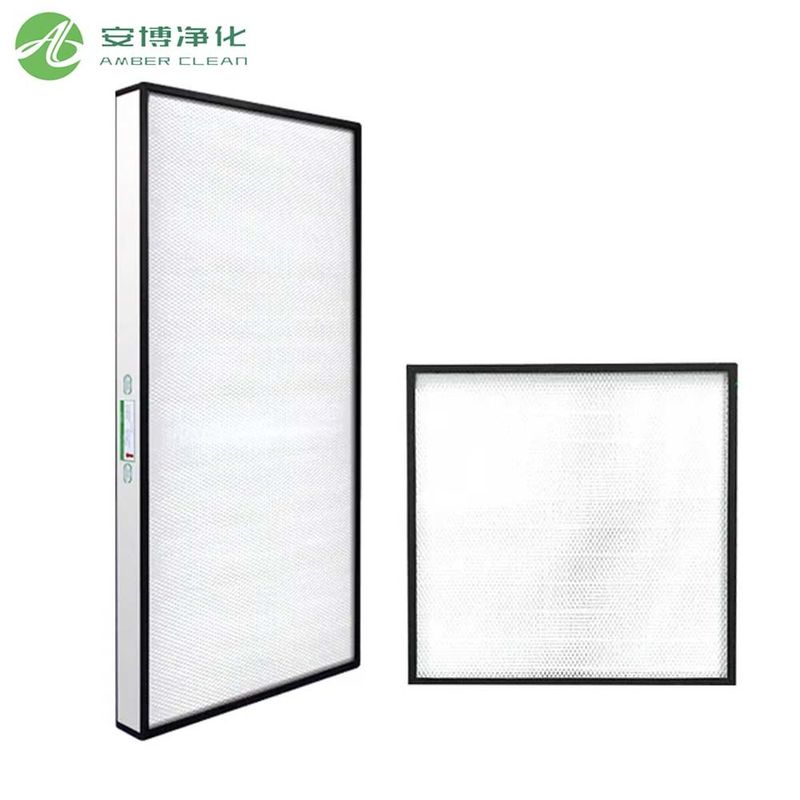

Μέγεθος φίλτρου mm
(W * L * H)
|
570*570*69 |
570*1170*69 |
870*1170*69 |
1170*1170*59 |
| Δρομή αέρα |
500 m3/h |
1000 m3/h |
1500 m3/h |
2000 m3/h |
| Πίεση |
210Pa |
210Pa |
220Pa |
230Pa |
| Δύναμη |
170W |
170W |
210W |
275W |
| Ασύρματα |
47-55dB |
47-55dB |
50-58dB |
50-58dB |
| Βάρος |
27 κιλά |
34 κιλά |
46 κιλά |
55 κιλά |
| Καθαριότητα |
Τάξη 100 (ISO 14644-1) |
| Υλικό |
Ατσάλι από ανοξείδωτο χάλυβα/ Ζυγισμένο χάλυβα/ Καλυμμένο χάλυβα |
| Τετάρτη |
Δύναμη μεταβολής |
Γενικές ερωτήσεις
Ερώτηση 1:Η εγκατάσταση των μονάδων φίλτρου ανεμιστήρων απαιτεί οροφή;
Α:Ο εξοπλισμός FFU εγκαθίσταται συνήθως στην οροφή του προφίλ αλουμινίου ή στην οροφή της καίλης σε σχήμα Τ του καθαρού δωματίου.Η δομή οροφής πρέπει να διαθέτει επαρκή αντοχή φορτίου και εφεδρικό εξοπλισμό, θύρες ελέγχου και χώρο ελέγχου για να διευκολύνει την μεταγενέστερη συντήρηση και αντικατάσταση φίλτρου HEPA.Συνιστάται να καθοριστεί το σχέδιο εγκατάστασης της μονάδας φίλτρου ανεμιστήρα κατά τη φάση σχεδιασμού καθαρού δωματίου για να αποφευχθούν μεταγενέστερες προσαρμογές.
Ε2:Ποια επίπεδα καθαριότητας υποστηρίζει αυτή η FFU;
Α:Η μονάδα φίλτρου ανεμιστήρα AMBER κλάσης 100 γαλβανισμένου χάλυβα 46KG είναι κατάλληλη για περιβάλλον καθαρού δωματίου διαφορετικών επιπέδων, όπως κλάσης 100, κλάσης 1000 και κλάσης 10000.Προσαρμόζοντας τον όγκο του αέρα και ρυθμίζοντας διαφορετικά φίλτρα, μπορεί να χρησιμοποιηθεί ευέλικτα σε μια ποικιλία χώρων καθαρής ζήτησης όπως ιατρικές, φαρμακευτικές, ηλεκτρονικές και εργαστηριακές.
